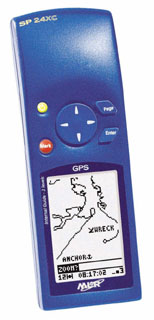

MLR SP 24XC (Version 9.99) zusammen mit TOP50 und MagicMaps
|
 Da ich seit kurzem Zugriff auf das GPS-Handgerät MLR SP 24XC habe und mir schon vor einiger Zeit die elektronischen topographischen Rasterkarten TOP50 (von den Landesvermessungsämtern) bzw. MagicMaps gekauft habe, hat sich die Frage gestellt, wie ich alles zusammen nutzen kann.
Da die Herstellerfirma MLR an die Firma Magellan (www.magellan.com) verkauft wurde, dort aber keine Informationen zu den MLR-Geräten angeboten werden, habe ich selbst im Internet nach aktuellen Hinweisen gesucht. Die Suche hat sich schwierig gestaltet und daher stelle ich meine Ergebnisse hier anderen Nutzern zur Verfügung.
Datenkabel
An das dem GPS beiliegende Spannungs- und Datenkabel (COR03010) habe ich entsprechend der Bedienungsanleitung einen RS232 seriellen 9-poligen SUB-D-Stecker angeschlossen.
Programme zum Auslesen und Aufspielen von Daten auf das GPS
Fugawi:
Kommerzielles Programm (ca. 140 Euro; Stand 05/2007); http://www.fugawi.com/web/products/fugawi-de.htm
Fugawi kann die Tracklinie aus dem GPS als Wegpunkte auslesen. Für eine Darstellung als Streckenzug in den TOP50- bzw. MagicMaps-Karten müssen die Wegpunkte in einen Streckenzug (Track) zurückverwandelt werden. Die in Fugawi ausgelesenen Wegpunkte werden dazu als gpx-Datei gespeichert. Das kostenlose Programm G7ToWin kann diese Datei lesen. In G7ToWin werden die Wegpunkte markiert und durch CREATE TRACK in einen Track umgewandelt. Dieser kann über SEND TO FILE wieder - nun als Track - als gpx-Datei gespeichert werden und so in MagicMaps importiert werden.
|
|
GpsDump 4.06:
Kostenloses Programm; http://www.gpsdump.no/body_gpsdump.htm
- Unter MISC > SET COM-PORT den COM-Port auswählen
- UTM im Hauptfenster markieren
- Im GPS SERIELLER PORT > AKTIV einstellen und DATENAUSGANG > TRACKLINIE (Einstellung in LEVEL 2 und 3 möglich)
- GPS und Rechner mit Hilfe des Datenkabels verbinden
- Herunterladen durch einen Klick auf MLR im Hauptfenster starten
- EDIT > SELECT ALL (oder Steuerung + A drücken) und somit den Track auswählen
- FILE > SAVE LOG AS ... und Daten in einer Datei speichern, dabei das Datenformat .gpx auswählen.
- gpx-Datei in MagicMaps importieren und bei Bedarf von dort als ovl für TOP50 speichern. Nebenbei: MagicMaps kann ovl-Dateien auch importieren, aber nur wenn diese ASCII- und binär-codiert vorliegen.
Maxpunkte 5.1
Kostenloses Programm; http://www.maxpunkte.de
Kann das GPS auslesen, einen 3D-Plot darstellen und die Ergebnisse direkt und über GoogleMaps anzeigen.
GPSIES.com
Kostenloses Internetportal; http://www.gpsies.com/upload.do?uploadMode=convert
GPSies.com bietet in Deutschland und weiteren Ländern kostenlos Touren für verschiedene Outdoor-Aktivitäten, wie zum Beispiel für Jogger, Radfahrer oder Motorradfahrer an. Eigene Touren, die mittels eines GPS-Empfängers aufgezeichnet wurden, können in den gebräuchlichen Formaten hochgeladen und auf der Website dargestellt werden.
Zusätzlich ist das Konvertieren verschiedener GPS Formate, wie z.B. GPX, Google Earth, OVL und weitere, ohne die Installation weiterer Software möglich.
Für alle, die keinen GPS Empfänger besitzen oder eine Tour erst einmal am heimischen PC planen möchten, lassen sich mit dem Routeneditor eigene Tracks auf der Karte im Browser erstellen und auf der Website speichern. Diese Tracks können danach auf den GPS Empfänger übertragen und als Route nachgelaufen oder nachgefahren werden.
G7toWin
Kostenloses Programm; http://www.gpsinformation.org/ronh/
Das Programm erlaubt eine vielfältige Bearbeitung der Geodaten und unterstützt viele Formate.
locr GPS Photo (V1.1)
Kostenloses Geotagging Programm; http://de.locr.com
Programm zum Geotaggen von Fotos, d.h. digitale Fotos werden mit Ortsangaben in Ihren EXIF-Angaben versehen. Leider unterstützt die Version 1.1.0 erst wenige Track-Formate (NMEA, Log, txt). Das gpx-Format soll ab der nächsten Version unterstützt werden (Forumseintrag vom 14.03.2007).
Openstreetmap.org
Internetprojekt; http://www.openstreetmap.org und https://www.openstreetmap.de
Nach dem Prinzip der Wikipedia arbeiten die Nutzer an der Erstellung und Detaillierung einer freien Straßen- bzw. Landkarte. Eigene Punktaufnahmen können im gpx-Format hochgeladen und selbst oder durch die Nutzergemeinde bearbeitet werden. Die Daten aus dem MLR SP24XC können mit GpsDump (s.o.) entsprechend aufbereitet werden.
Umrechnung Dezimal, Grad, Minuten
http://www.leuchtturmseiten.de/koordina.htm
MLR SP 24XC Vol Libre
Die Geräteausführung Vol Libre (VL) ist eine Weiterentwicklung, die auf einer neuen Gerätesoftware (Version 2.70) beruht. Eine Eignung für das SP 24 ist mir nicht bekannt.
Ein Update von SP 24XC auf SP 24XC Vol Libre ist mit dem Datenkabel und den Dateien aus http://www.dhv.de/deutsch/sport_termine/wettbew/mlr_2.70.zip (Datei unten gespiegelt) möglich.
Eine Ergänzung zu der normalen Bedienungsanleitung findet sich unter http://www.brauniger.com/download/MLR-VL-Anleitung.zip
Eine Zusammenfassung der Unterschiede zeigt auch www.dhv.de/deutsch/sport_termine/wettbew/mlrup02.pdf (Datei unten gespiegelt). Dabei gibt es einige Unterschiede zu den Angaben von brauniger.com. So wird nicht die Firmwareversion 2.70 erwähnt (Anscheinend sind die Versionen 2.70 und 9.99 identisch, dabei deutet 9.99 auf ein original VL-Gerät hin). Zudem wird von einer neuen Speicherkapazität von 7000 Punkten gesprochen, ausgehend von 4000 Punkten. Version 2.60 kann hingegen nur 1000 Trackpunkte speichern. Mit 7000 Punkten meint Herr Mast evtl. die Erweiterung um 7000 Punkte, dann käme man auf die 8000 Punkte der Brauniger-Anleitung.
Ich habe das Update selbst ohne Probleme an einem GPS durchgeführt. Entsprechende Hilfe kann ich hierfür anbieten.
Gesammelte Dateien
Da ich auf meiner Suche festgestellt habe, daß viele Dateien im Internet nach einiger Zeit nicht mehr aufgerufen werden können, habe ich die oben erwähnten Dateien gespiegelt.
Letzte Änderung: 14.11.2016
